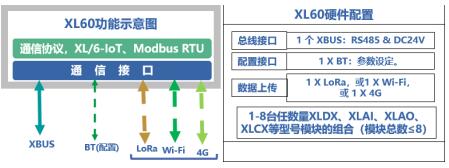

01功能概述

XL60无线采集装置，由一台主机?？楹投嗵↖/O?？樽楹隙??？刹杉殖”渌鸵潜淼牡缌?、电压信号，控制器辅助接点信号，接收上位机下发的控制指令，输出电流、电压、继电接点等控制信号。

l 手机APP配置，现场即设即用

l LoRa、WIFI、4G三种通信可选

l 采用信号隔离器可从原控制系统获取信号

l 可为用户定制开发通信协议。

02功能应用

信号采集：XL60无线采集装置可采集工业现场模拟、开关量，输出模拟、开关量，可选多种无线通讯方式和通信协议。

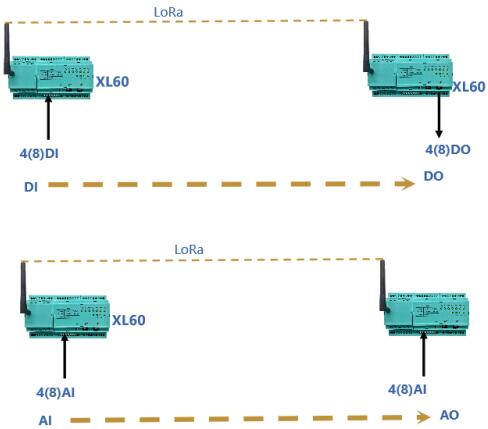

信号透传：两台XL60无线采集装置，可将石油、化工、冶金等现场仪表的电流、电压、开关等信号，无线对传到PLC或控制、显示仪表，减少直接敷设电缆传输信号的麻烦和施工成本。

应用场景：

采集生产机台空压机、制冷机等各种设备的运行信号。

用于报警信号，远程启、停信号的无线远传。

作为RTU，用于管网、水源井、水池、换热站、泵站等场景采集压力、温度、液位、流量、设备运行信号。

03传输方式应用

• LoRa传输应用

LoRa频段可按不同国家、地区规定供货。

需选XL90或XL95物联网关作为无线接收端，进行协议转换，数据转发。

物联网关通过Ethernet(以太网)或RS485，上传数据至监控平台、PLC、触摸屏、控制器等设备，支持MQTT、 Modbus、API、写数据库等通信协议。

应用场景：

工厂、车间、园区等场景的设备运行信号、工艺参数（温度、压力、位移、转速、计数、PH值等）采集传输。
