一、需求概述
厂区、园区等绿化水管网电磁阀、电动阀远程开、关需求：
1、大型工业园区、公园、景区等等场所，敷设有很长且分布广的绿化水管，并在管网相应的节点，安装有电磁阀、电动阀等对水进行控制。
2、阀门安装分散，要实现远程开、关控制，布置电缆不便、成本高，且容易被绿化工作损坏。
3、选用无线的方式，实现对阀门的远程控制。并可选太阳能供电，使安装更加便捷。
4、可安装无线压力监测，实现对管网压力的监测。
5、在值室或监控室，配置监控平台，实时监控整个管网的运行情况，对阀门进行远程开、关操作，出现异常时发声光报警信号，并对相关数据保存、记录。
二、系统方案设计
基于XIoT的绿化水管网阀门监控系统，按两层结构设计，由监控平台和控制终端构成。
l 监控平台由物联网关、触摸屏组成。为了方便现场操作、使用，系统稳定、可靠，选择触摸屏作为HMI（人机界面），实现对整个管网的监测、控制。
l 控制终端安装在现场，实现对电磁阀的操控。
l 如需监测管道压力，可配置无线压力传感器。
l 控制终端、无线压力传感器，通过LoRa无线，和监控平台通信。
·
·
三、监控平台设备配置方案
配置1台XL90物联网关，作为系统通信核心，无线连接现场控制设备，通过以太网连接触摸屏。
l XL90物联网关，无线读取现场控制终端的数据，通过以太网转发至触摸屏，同时接收触摸屏下发的开、关控制指令，转发至现场控制终端?！?/span>
l 根据区域内监控点的数量，配置10吋或15吋的触摸屏，作为人机操作界面。
l 根据管道分布，及电磁阀安装点，设计管网示意图在屏上展示，实时展示管网上各电磁阀的开、关状态，及压力监测点的压力数据。
l 在触摸屏上点击电磁阀图标，可远程开、关电磁阀。
l 在触摸屏上可将管网运行数据、操作记录，保存，生成历史记录。
l 当系统出现异常时，发出声光报警信号。
·
四、监控平台配置

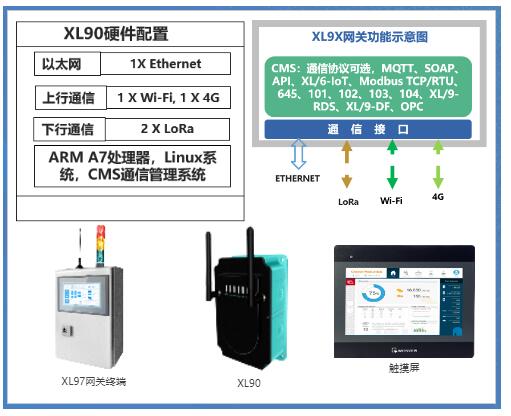

将物联网关、触摸屏、声光报警器组装在1套控制箱内，构成监控平台——XL97网关终端
XL90物联网关：支持两路LoRa通信，可以分别配置成对上或对下通信；网关支持Ethernet、4g、Wi-Fi通信，可同时向多个系统转发数据。
触摸屏：从网关读取数据，按要求的功能进行处理、存储、展示、报警。触摸屏内置应用软件，更方便编程实现要求的功能?？裳?/span>10吋，或15吋等尺寸的触摸屏。不同的监测点可选不同尺寸的屏，内部软件功能一样。
声光报警器及控制箱：按屏体尺寸配。
五、现场控制设备配置方案
·

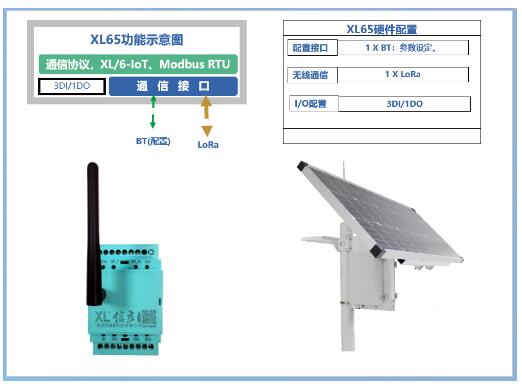

l 配置1台XL65无线控制器，无线接收XL90物联网关转发的开、关指令，输出开、关信号，控制电磁阀或电动阀开、关。
l 3个DI可以作位状态信号输入，监测现场设备。
l 配置一台300X400X100，IP65的防护等级的控制箱，安装XL65控制器，以及电源、开关、端子等辅助材料、配件。
l 如果现场用太阳能供电，XL65控制器可以安装在太阳能控制箱内。
·
