自来水、消防用水和供水管网监测----技术方案

深圳信立科技供水管网监测系统主要应用于自来水供水管网、城市景观绿化带供水管网、消防用水管网等管网在线监控，实时监控管网压力、水质（PH值、余氯、浊度、电导率等）、用水流量等数据，并形成有效的在线监测系统。

一、设计目的

管网在线监测系统解决方案设计目的在于：解决管道爆管问题、管网水质二次污染影响饮用水质量、管网漏损导致严重的资源浪费、管道是否有水等。

二、系统组成

系统主要组成部分有：

?1、传感器监测层：主要有各种监测传感器组成，比如压力、液位、流量、水质、地理与泵站监控设备组成。

?2、传输层：传输层主要有无线采集装置、无线压力传感器、NB、4G、Lora无线传输网络组成。

?3、数据层：由排水防涝设施、基础地理信息、实时在线监测、泵房设备监控等。

?4、服务层：由基础设施服务、数据服务、云服务管理平台、软件服务组成。

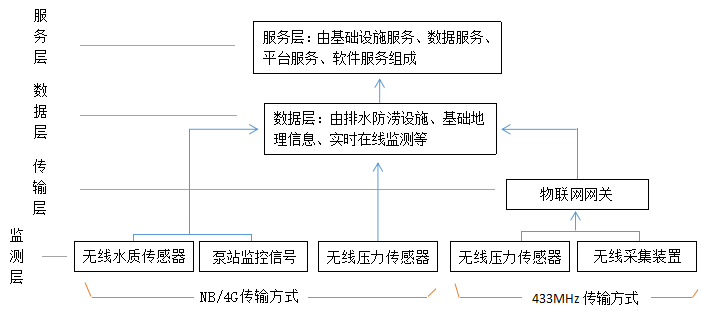

三、系统架构图

四、系统示意图

根据现场监测需求，可选择NB、4G远程传输方式或者Lora无线传输方式。

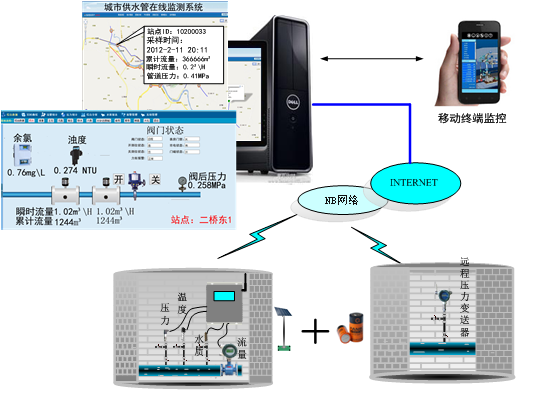

NB无线传输应用示意图：

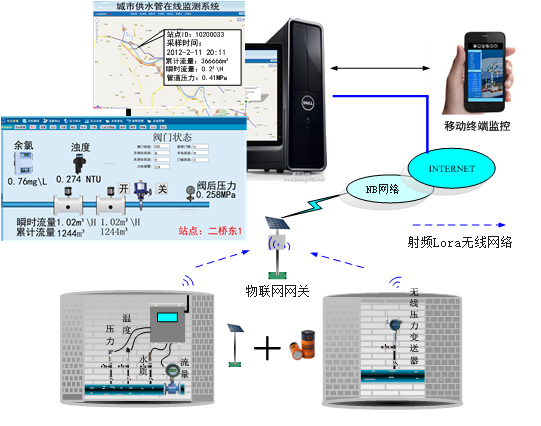

Lora无线射频传输应用示意图：

五、系统功能

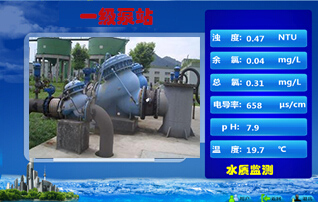

?1、实时采集管网压力、流量、水质、水位等数据，并利用无线传输网络进行传输汇集。

?2、实时采集管网中泵房、泵站中水泵启停状态信息，以及阀门开启\关闭状态信息，并实现远程在线控制。

?3、对管网监测的数据实现在线告警功能，并利用在线监测软件形成告警历史记录。

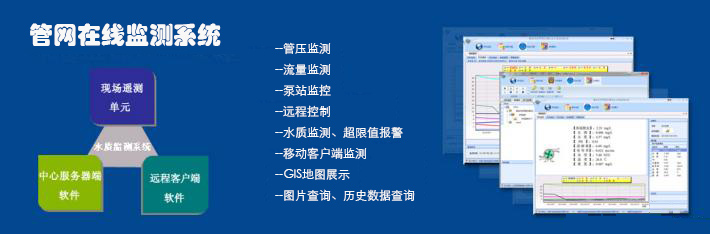

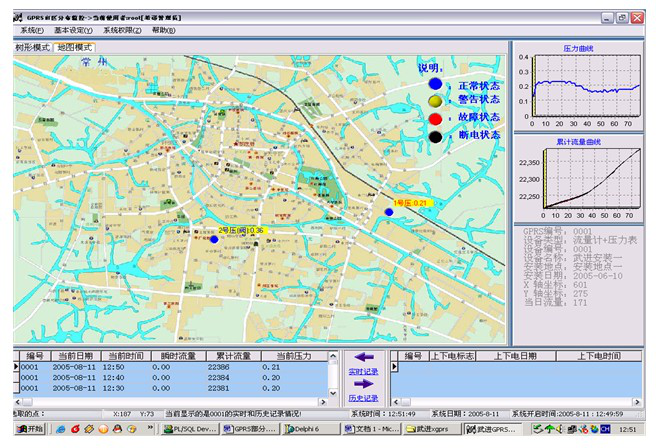

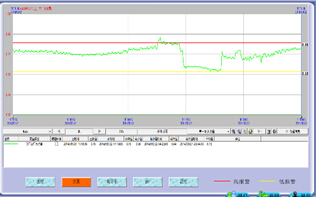

?4、利用管网在线监测软件，可以实现对管网监控数据形成曲线分析、历史数据查询、报表打印、远程监控、监测预警、调度、监管等功能。

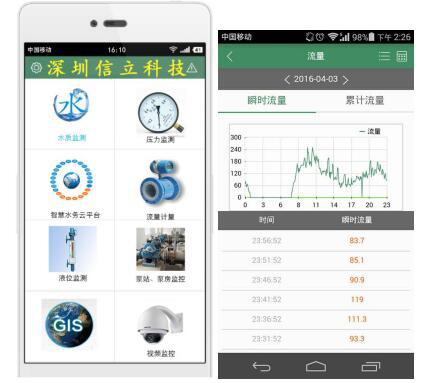

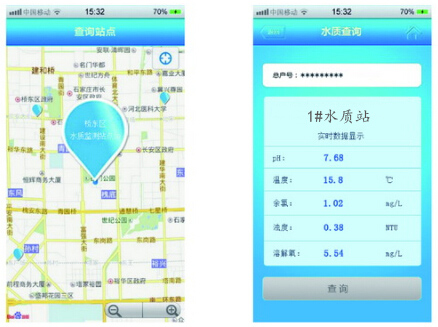

?5、监测软件具备APP监控，方便用户随时、随地对管网监测数据进行监控。
