装置、仪表联网 ----解决方案

方案概述

介绍如何选择XIoT产品，读取仪表、控制器的数据，采集机器、设备信号，上传至企业内部平台，或公有云平台

方案可用于生产企业内部实时数据采集与监控系统

用于分布范围、区域更广，跨行政区的，云平台数据采集

平台由第三方厂商提供

在第三方平台不作修改的前提下，将数据推送至任何第三方平台

网络方案一

节点装置（智能转换器/智能转换装置），通过490MHz上传数据至物联网关，网关通过Ethernet接入企业内部LAN，推送设备生产数据，至企业生产监控平台

应 用：

在同一车间，或跨车间、楼层的数据传输

传输距离要求远

网络特点：

传输速率慢、数据量小

使用建议：工厂内的长距离的无线数据传输

三区单点传输距离大约500米

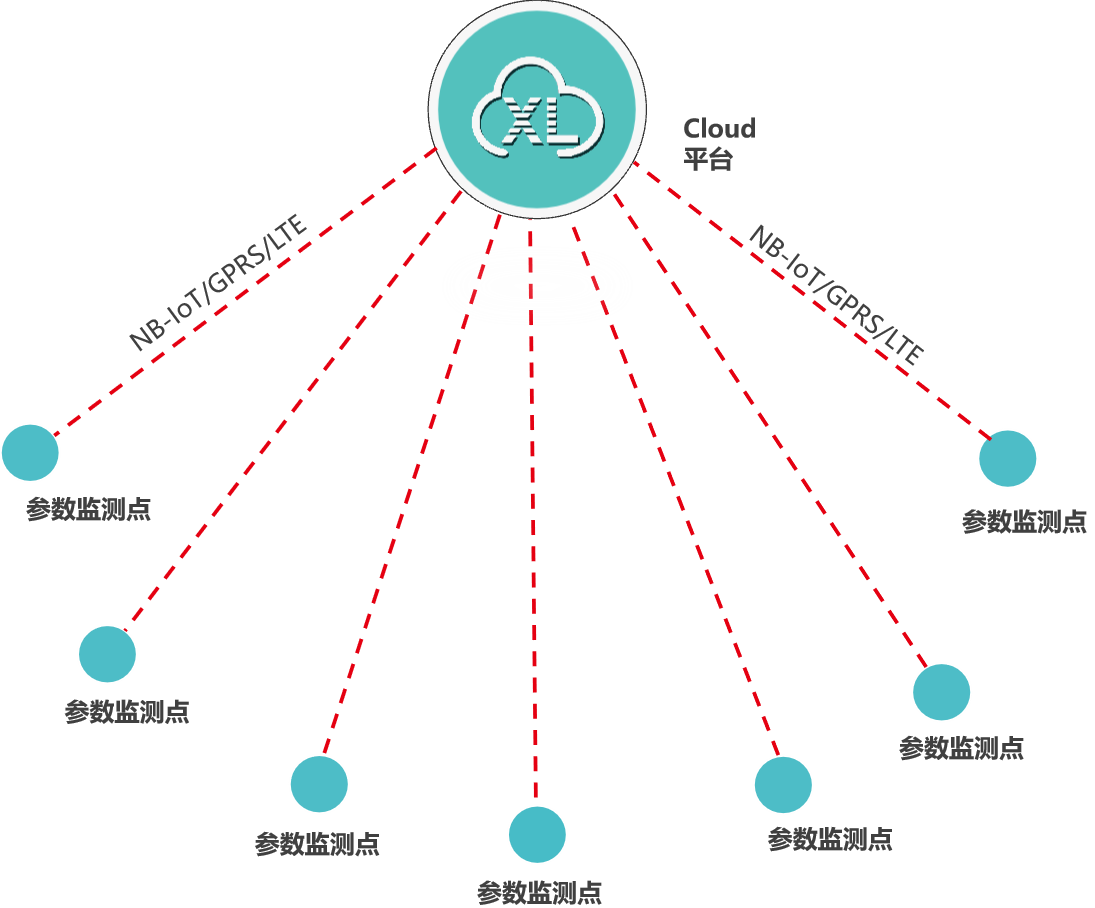

网络方案二

监测点的数据，通过NB/GPRS/LTE推送至云端平台

传输方式推荐NB，流量费低，功耗??；其次推荐GPRS，有些地区NB网络未覆盖，GPRS信号更好

类似泵房、水厂、水源井等场所的数据监测，监测点的数据先上传至XL90物联网关，再通过NB/GPRS/LTE转发数据至云平台，此种情况，数以后在量大时，可选LTE（4g）方式

网络特点：

无线传输不受距离限制，只要有运营商网络就行

数据传输时功耗较大大，接入网络时间较长（秒级）

应 用；

监测地域广，独立监测点参数测点

数据实时监测不必要，或是外接电源供电不方便时，可选电池供电

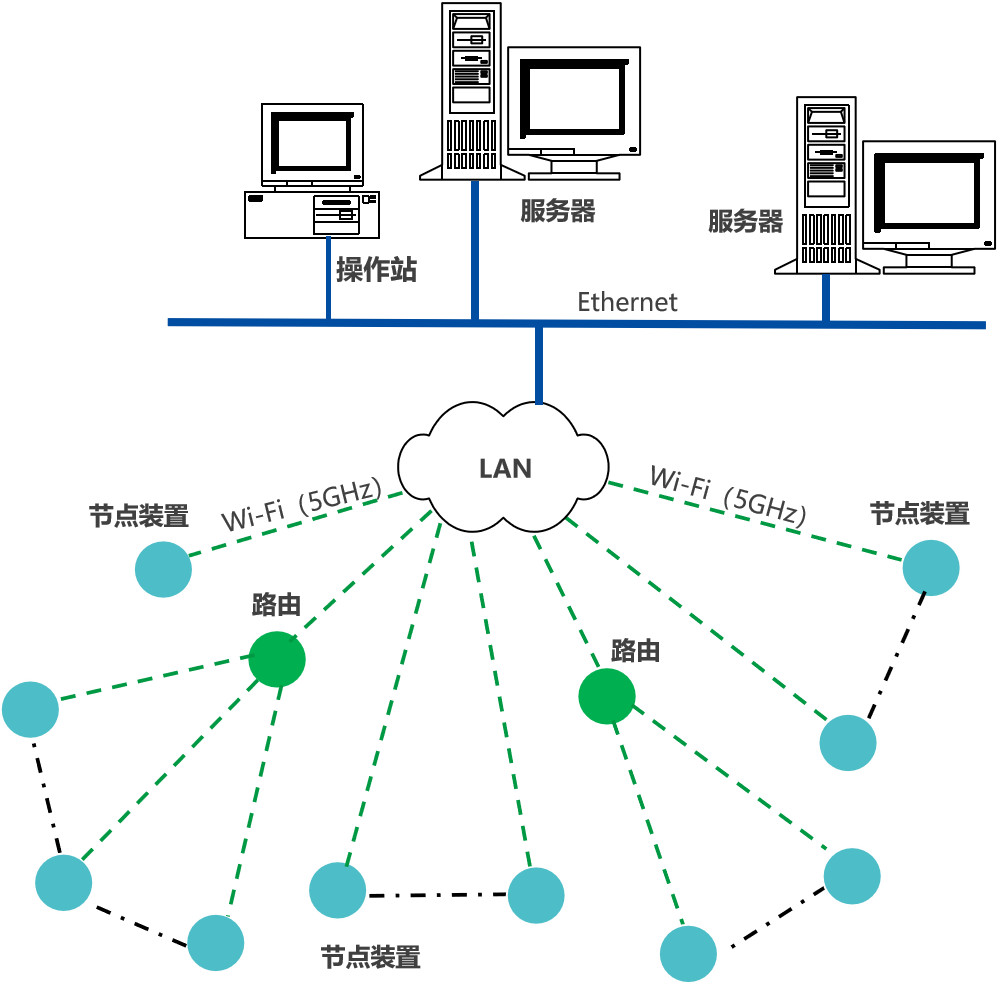

网络方案三

节点装置（采集点装置），通过Wi-Fi（5GHz），接入企业内部LAN，推送设备生产数据，至企业生产监控平台

应 用：

在同一车间内的数据传输

传输距离要求不远

网络特点：

传输速率快、数据量大

使用建议：车间内方便部署Wi-Fi网络

单点传输距离大约300米；可通过增加路由点来延长传输距离

网络方案说明

不同网络方案，适用于不同的应用场景；实际应用中，同一系统会选择多种方案；同一系统可集成多种网络方案，互补

上传到平台的通信协议，支持MQTT，LWM2M，SOAP、XL/6-IoT协议，API接口

XL/9-RDS、XL/9-DF通信协议，支持和My SQL、MS SQL、ORACLE等数据库交换数据

用户不需修改原有软件，就能读取生产数据

客户可选择XL.Cloud平台软件，作为数据展示、分析平台

XIoT（信立物联网）的优点：

同一平台，同时支持多种通讯方式、通信协议

可选通讯方式、通信协议

直接将数据推送至企业现有的平台； 同时向企业的多个平台发送数据

良好的兼容性和扩展性，可读取任何第三方设备的数据（提供通信协议），新增的设备简单、快捷接入原有系统

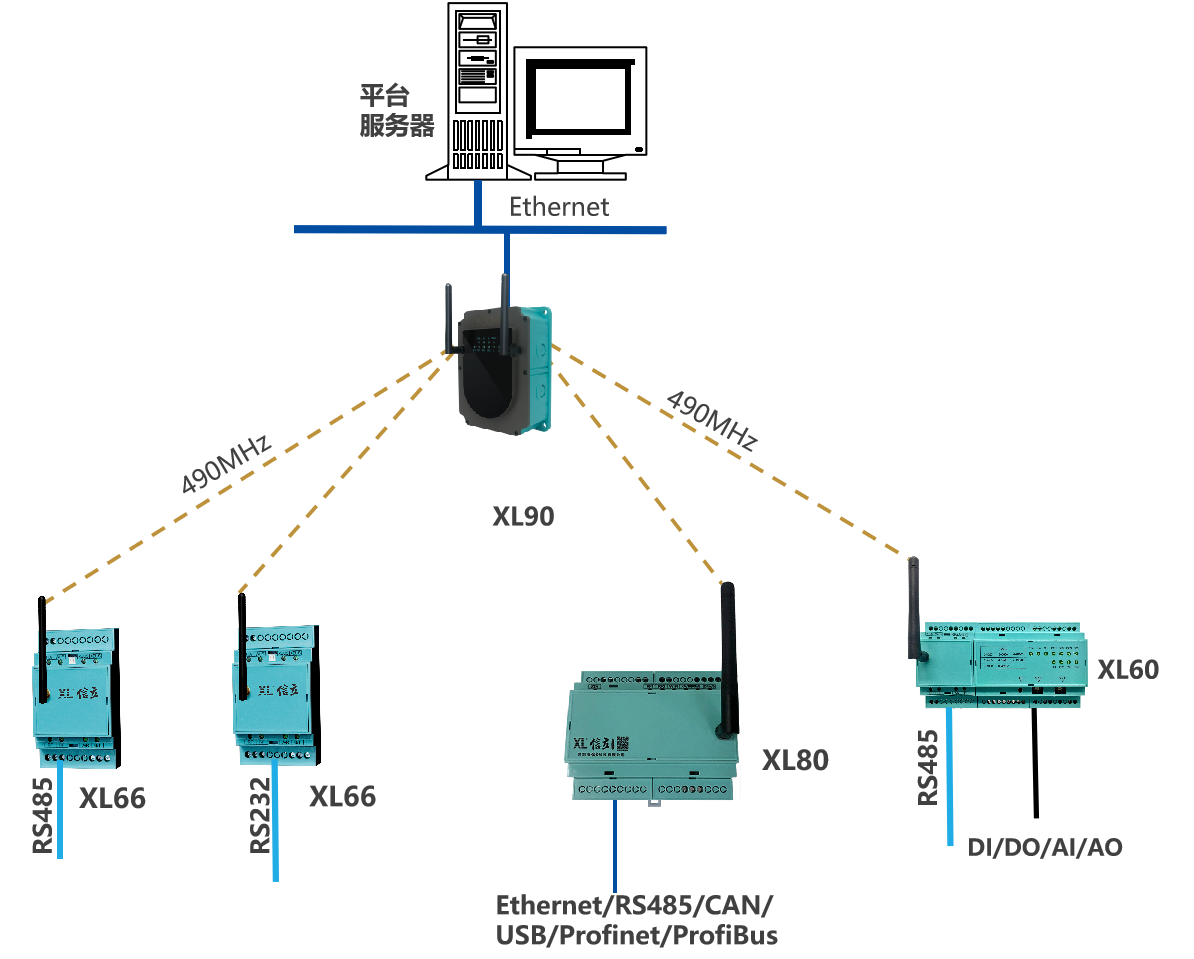

解决方案一

XL66智能转换器，RS485或RS232接口，读取数据，LoRa通信（490MHz)

XL80智能主机， Ethernet、CAN、USB、Profibus、 Profinet、RS485等接口，读取数据，LoRa通信（490MHz)

XL60智能采集装置，通过RS485接口读取数据，DI、DO、AI、AO接口采集、输出信号， LoRa通信（490MHz)

应 用：

厂区、园区数据采集系统

理想距离10Km范围内的数据采集、传输

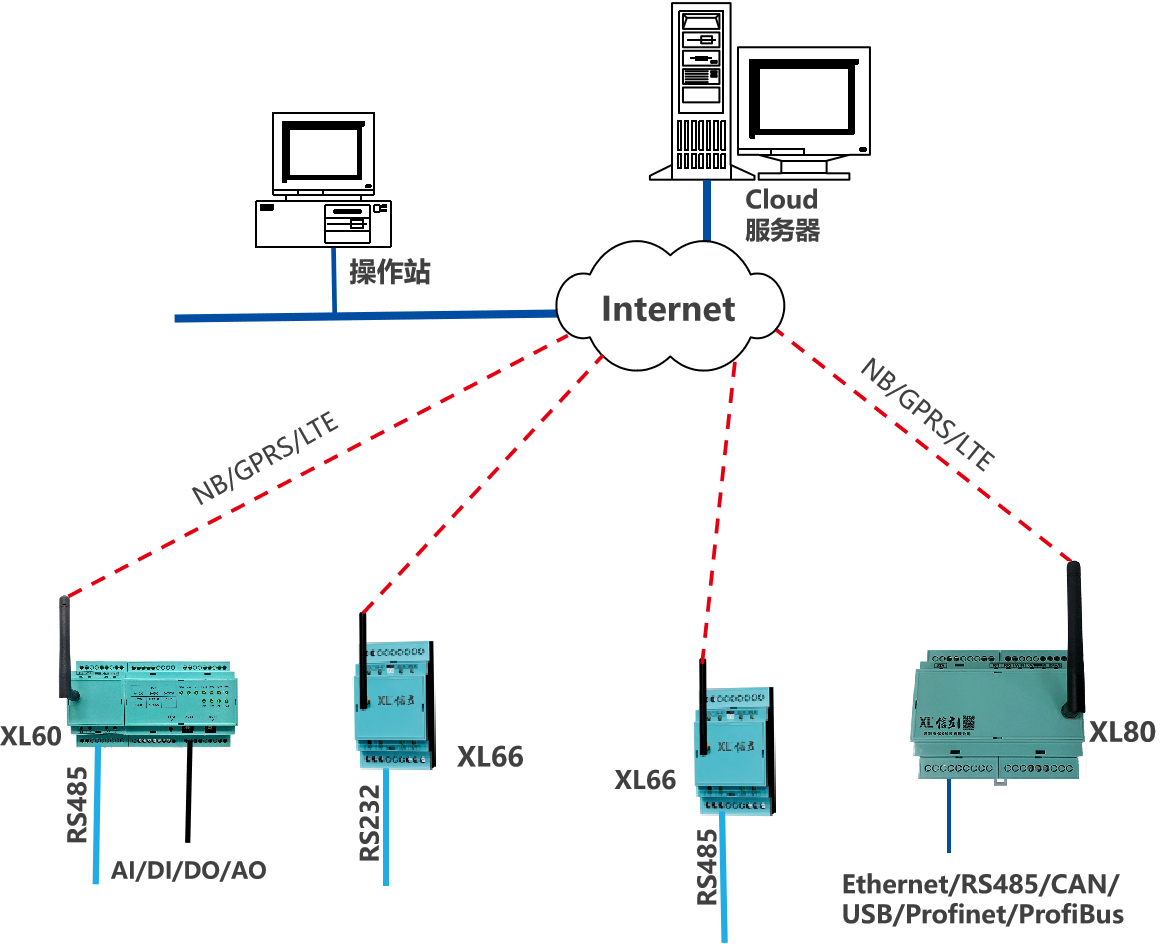

解决方案二

采集点，通过NB/GPRS/LTE网络上传数据

XL66智能转换器，RS485或RS232接口，读取数据，NB/GPRS/LTE通信；推荐NB/GPRS

XL80智能主机， Ethernet、CAN、USB、Profibus、 Profinet、RS485等接口，读取数据，NB/GPRS/LTE通信；推荐LTE

XL60智能采集装置，通过RS485接口读取数据，DI、DO、AI、AO接口采集、输出信号，NB/GPRS/LTE通信；推荐NB/GPRS

应用：

城市范围、跨区域、跨城市的数据传输

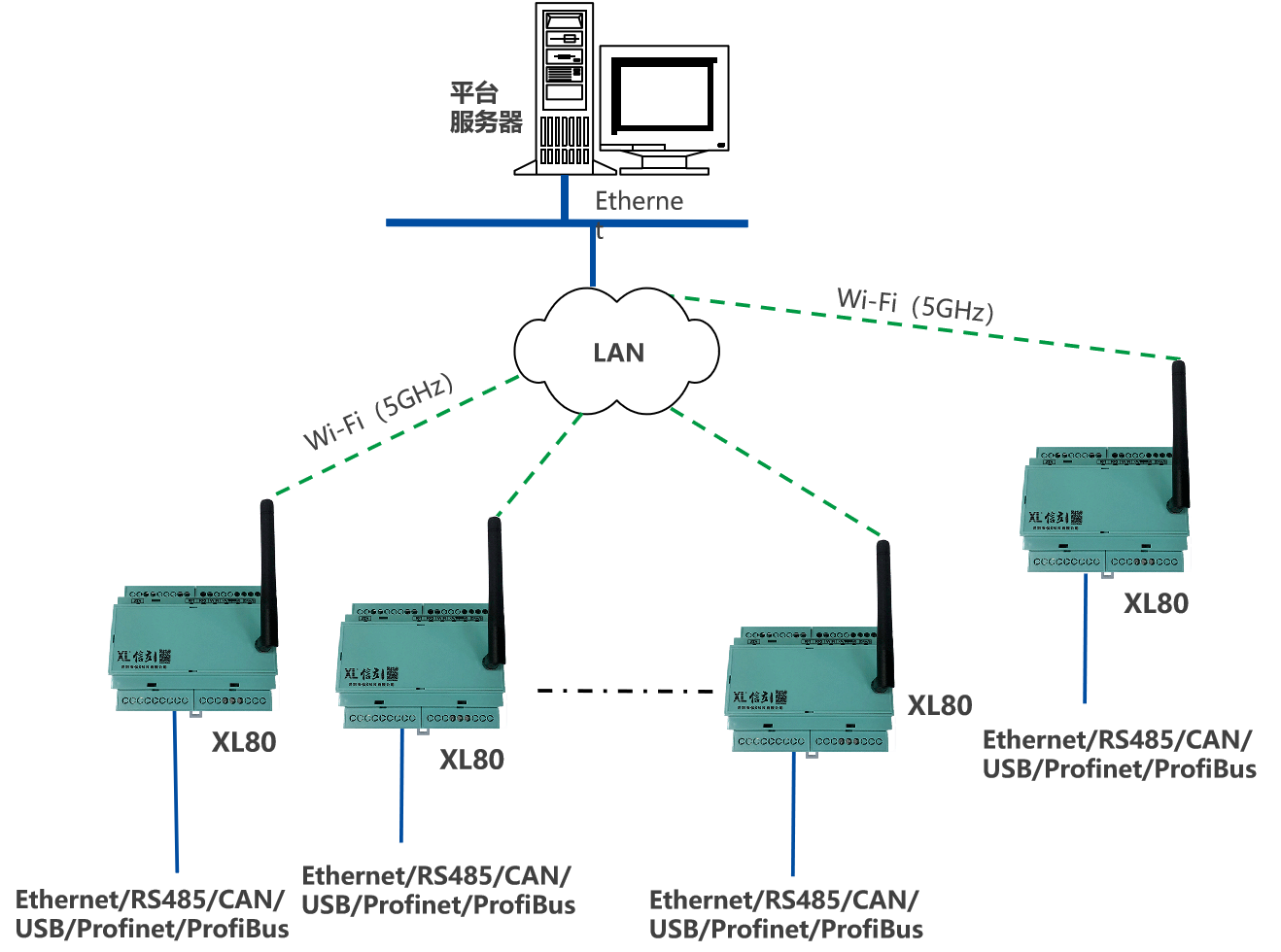

解决方案三

XL80智能主机，通过Ethernet、CAN、USB、Profibus、 Profinet、RS485等接口，读取数据；支持Wi-Fi传输

应 用：

同一车间、房间内的数据采集、传输

项目实施

系统功能需求设计

现场勘测，获取信号、数据确定；监测点设计、确定；监测数量确定；功能需求沟通

技术细节解决方案沟通、确定；安装方式沟通、确定

系统技术方案设计、确认

项目施工方案、施工计划沟通、确定

软件功能及界面设计，确认

现场安装、调试，运行；项目验收

系统运行、维护、检修、维护
