SMT产线运行监控系统 ------解决方案

方案概述

监测压缩气进线管的压力

监测SMT排气管的风压（通过风压可算出排风管风速）

监测电子产线，每个工位是否正确配带静电手环，以及静电手环是否完好

将所有监测数据，采集到服务器上，集中展示；在各车间看板展示；出现异常时，按设定要求，发出报警信号

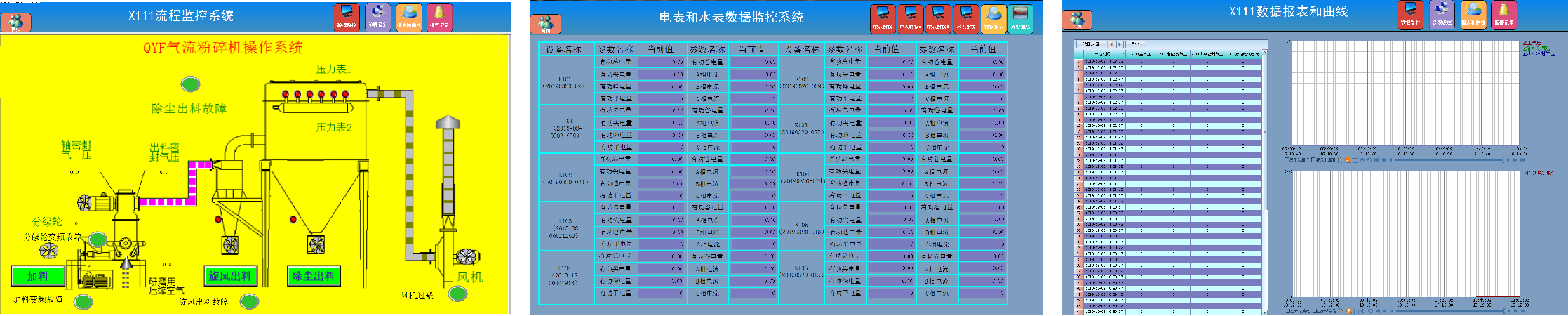

生成历史数据，报表、曲线、趋势

或将数据，推送至第三方软件平台

网络方案

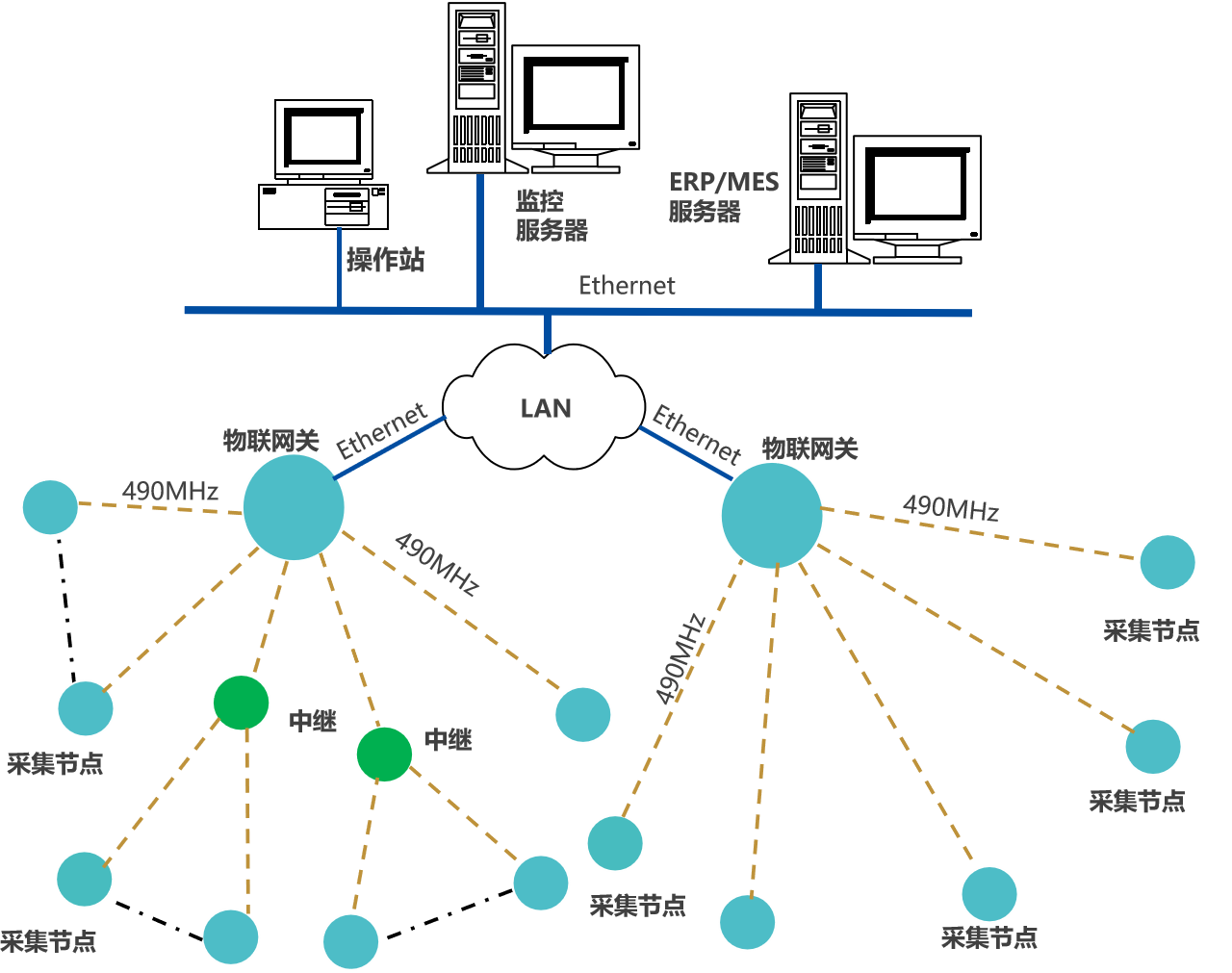

采集节点数据，通过LoRa上传数据至物联网关，网关通过Ethernet或Wi-Fi，接入LAN，推送数据至企业生产管控服务器

网络技术参数：

无线频段：490MHz（ 430-510MHz ），可提供不同国家地区规定的频段

应用于跨车间、厂房，节点电池供电的无线传输；传输距离500m至10Km

可增加中继，延长传输距离；网关可作中继

应 用：

机台、机器运行数据

需要跨车间、厂房、楼层的生产运行数据传输

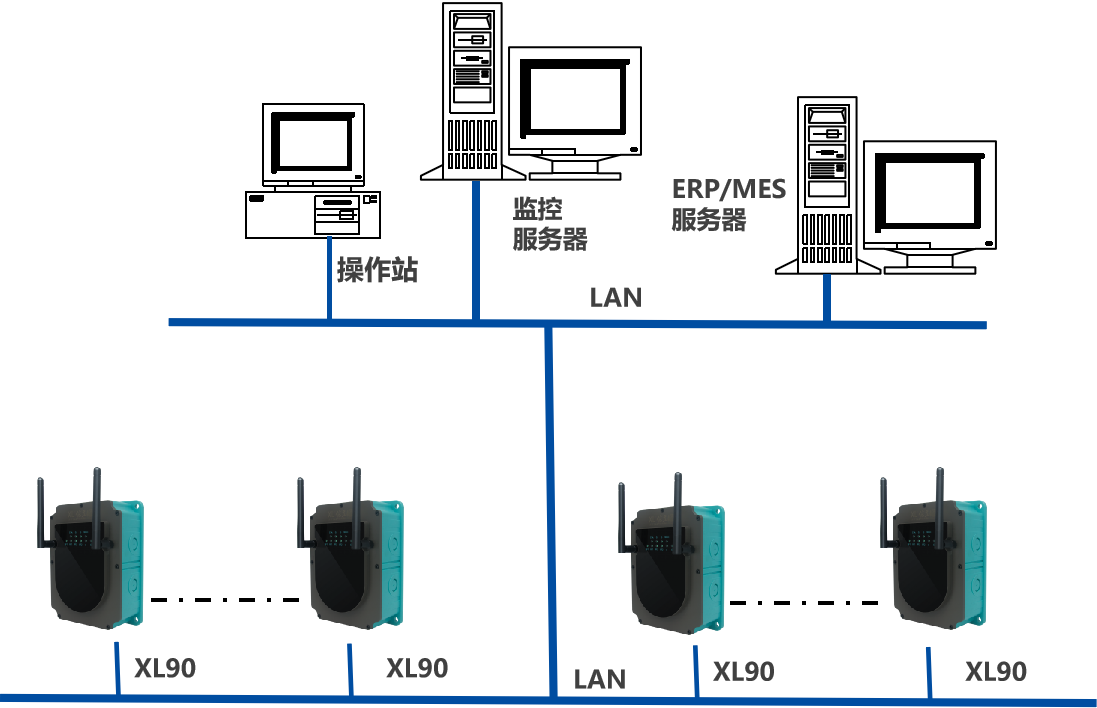

平台及网络方案

基于XIoT技术的SMT产线运行管控系统，平台由1套XL.Cloud软件、1台监控服务器构成；通信网络多台XL90物联网关，及LAN构成

物联网关通过无线方式，获取智能传感器的数据，通过局域网，将数据推送至监控服务器

物联网关支持Ethernet/4g/Rs485等通信接口，可将数据推送至多个平台，可以是公有云或私有云平台

用户根据系统规模大小配置1台或两台服务器，以及服务器技术参数

用户可选第三方生产管控平台，直接从XL90网关，获取数据；支持XL/9-RDS Redis数据交换协议，XL/9-DB 数据库格式协议,支持MS SQL，MY SQL，ORACLE等数据库；支持物联网协议MQTT、SOAP，以及工业、电力等等多种通信协议

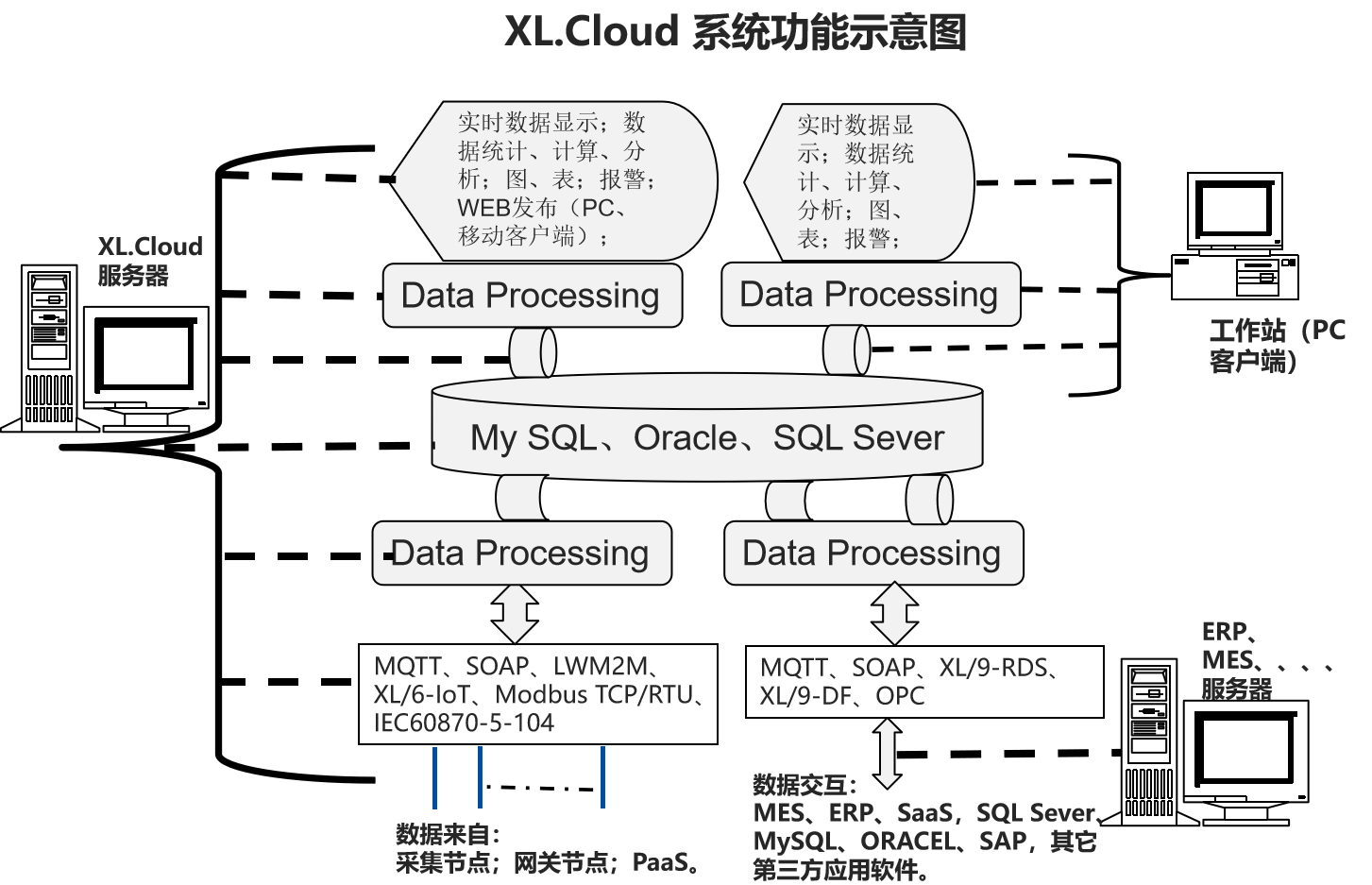

平台软件XL.Cloud

企业级的，工业物联网， SaaS云平台

XL.Cloud，是为工业企业用户设计开发，对机器运行管控的平台软件，安装在企业服务器，或第三方云服务器上

中文、英文两个不同的语言版本可选

支持支持WIN Sever 2008、2012等以上版本操作系统

支持支持MY SQL、SQL Server数据库

支持Ethernet、NB-IoT、LTE(4G)等通信方式的接入

支持MQTT、LWM2M、SOAP，XL/6-IoT、XL/9-DB、XL/9-RDS，等等通信协议，并可和第三方数据库，Oracle、SAP等交换数据

支持10万级采集节点并发

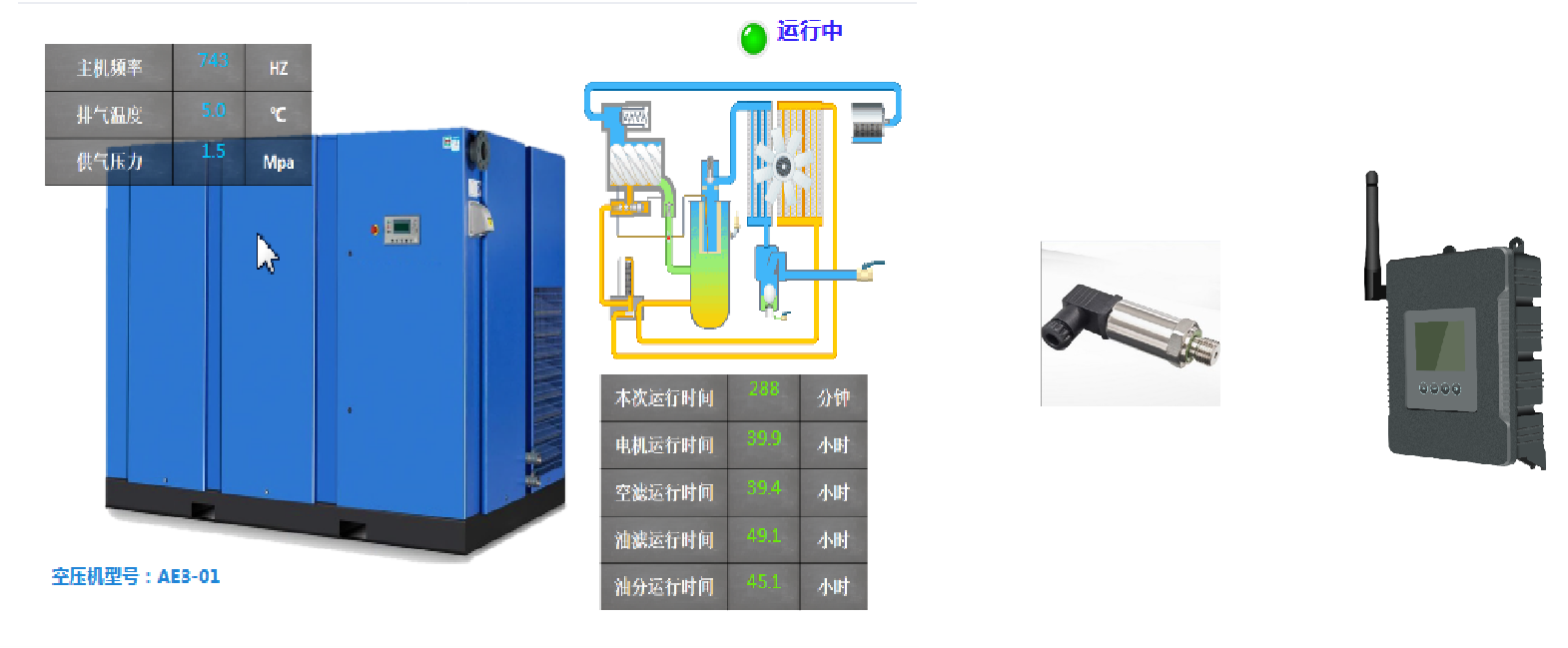

压缩气压力监测

在压缩气进气管，安装一台智能压力传感器，监测压缩气进气管压力，通过无线上传压力数据

为便于现场安装、使用，选用分体式的XL51PX分体式智能压力传感器，用电池供电。传感器拧在管上，主机固定在壁或设备上（可用吸铁安装方式）

技术参数：433MHz无线传输，XL/6-IoT、Modbus RTU协议；压力量程：0-2MPa，精度0.5级;安装螺纹：G1/2；IP65防护等级；电池供电：DC3.6V,8AH

压力参数可按要求提供

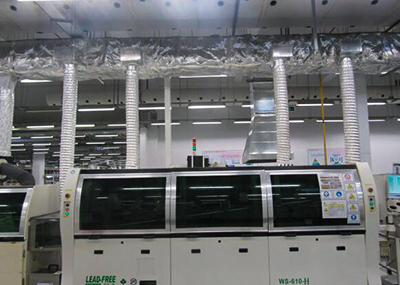

SMT排风管风压监测

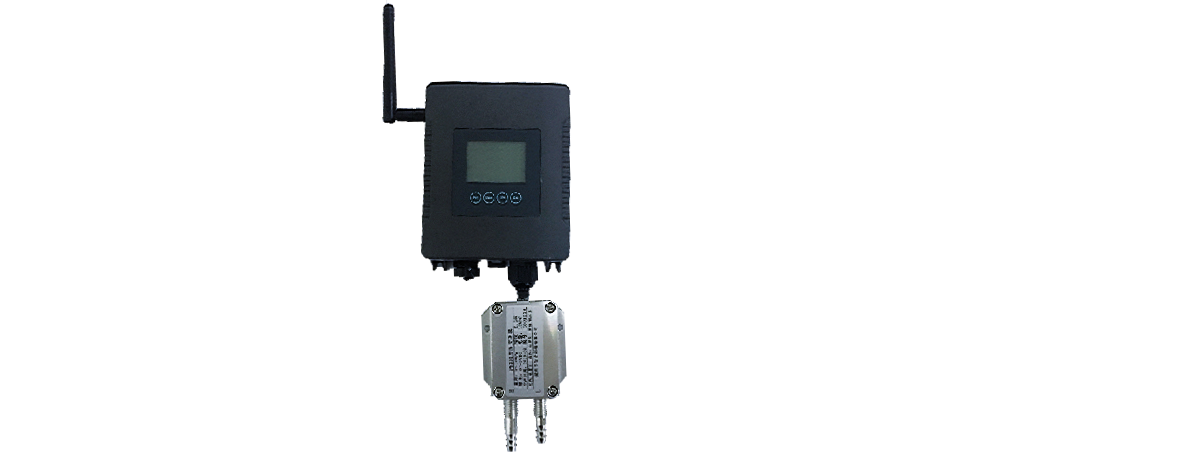

在SMT设备主排气管，或是支排气管上，安装XL51PA智能差传感器，监测排风管的压力，并可计算排风管的流速。XL51PA通过无线上传排风管的压力数据

为便于现场安装，XL51PA差压传感器可选用电池供电。由于排风管内空气温度较高，在安装点增加一节铜的引管，用于降温。主机固定在壁或排风管上（可用吸铁安装方式）

技术参数：433MHz无线传输，XL/6-IoT、Modbus RTU协议；压力量程：0-600Pa，精度0.5级;IP65防护等级；电池供电：DC3.6V,8AH

压力以参数可按要求提供

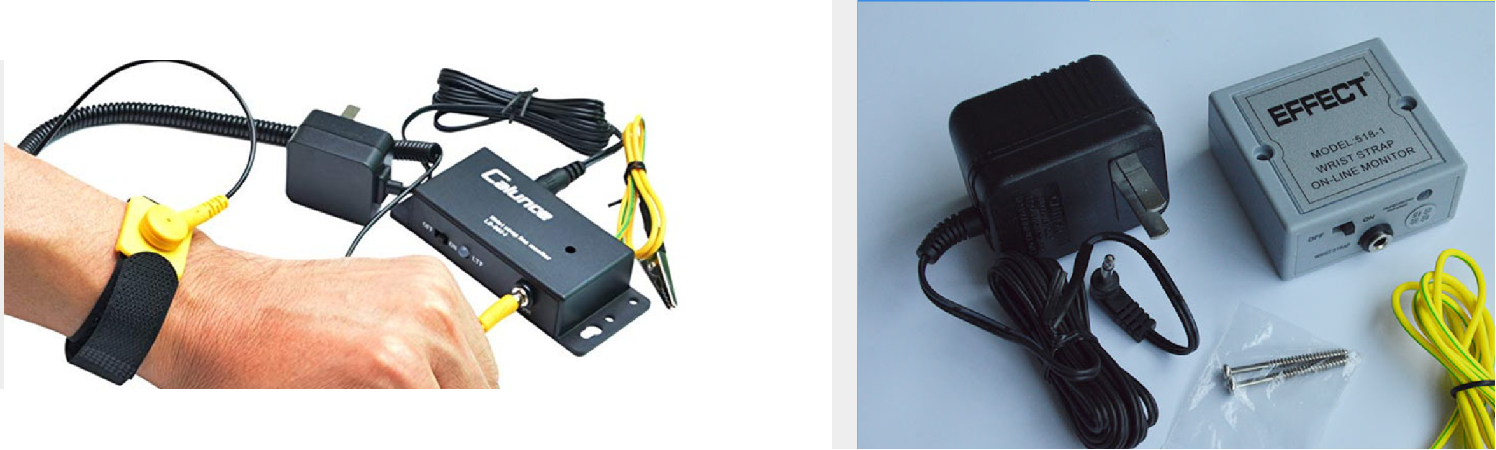

静电手环监测

监测电子产线每个工位，操作人员是否正确配带静电手环，以及静电手环是否完好。 静电消除系统是一个完整的系统，在不影响原系统运行的前提下，增加采集?？榧巴饪?，在工位报警器上采集，静电手环的运行状态信号。原报警器内部PCB等板，重新安装在新增的外壳内。采集?？橥ü尴叻绞?，上传静电手环的运行状态信号

根据用户已安装运行的报警器体积大小，选择一个外观及尺寸合适的外壳，用于安装智能采集?？?，及静电监测报警器

从静电监测报警器上，引出运行状态信号

智能采集?？?，通过无线方式上传静电监测器的运行状态

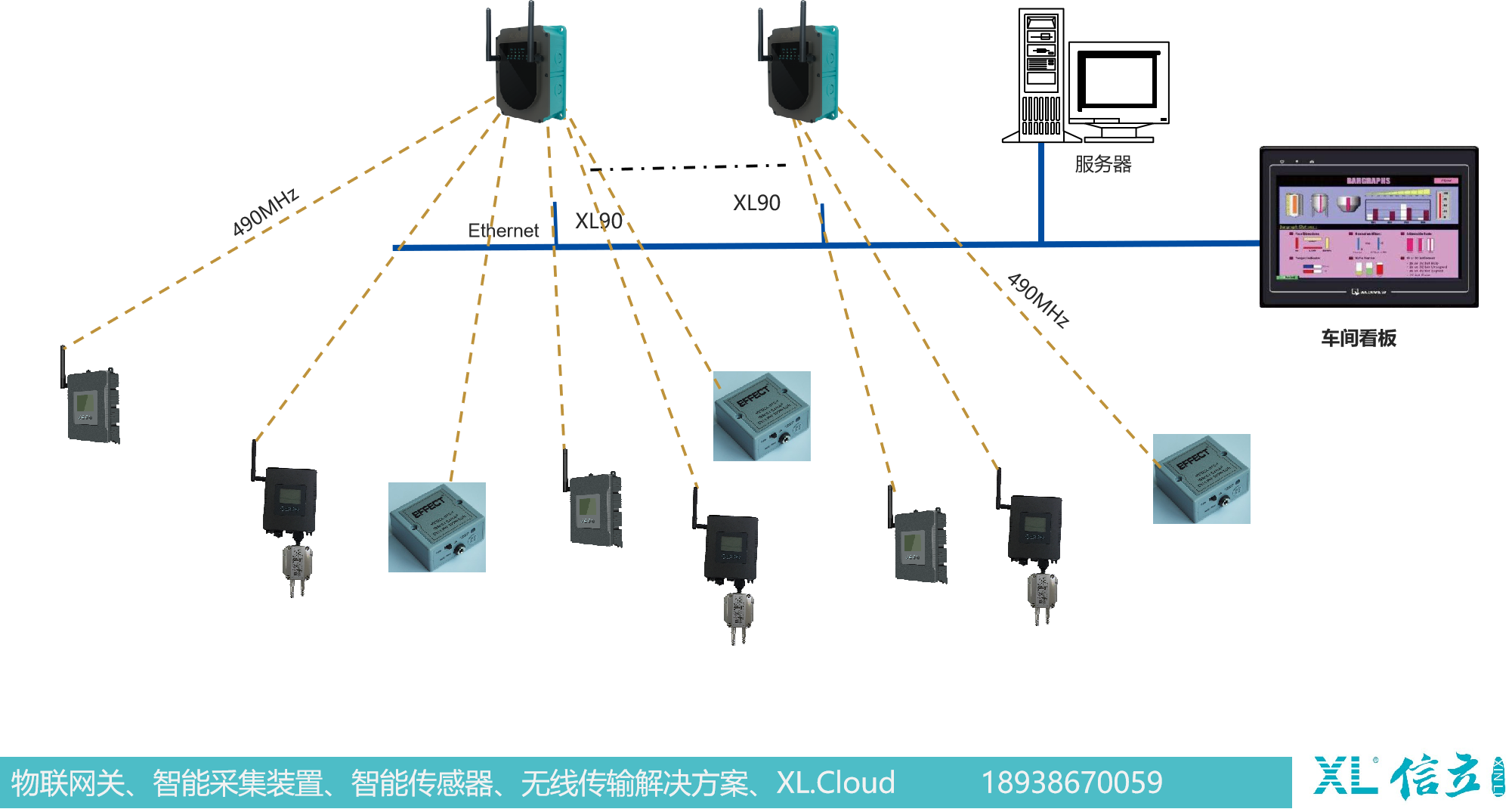

系统配置示意图

工程案例

项目实施

系统功能需求设计

现场勘测，获取信号、数据确定；监测点设计、确定；监测数量确定；功能需求沟通

技术细节解决方案沟通、确定；安装方式沟通、确定

系统技术方案设计、确认

项目施工方案、施工计划沟通、确定

软件功能及界面设计，确认

现场安装、调试，运行；项目验收

系统运行、维护、检修、维护
